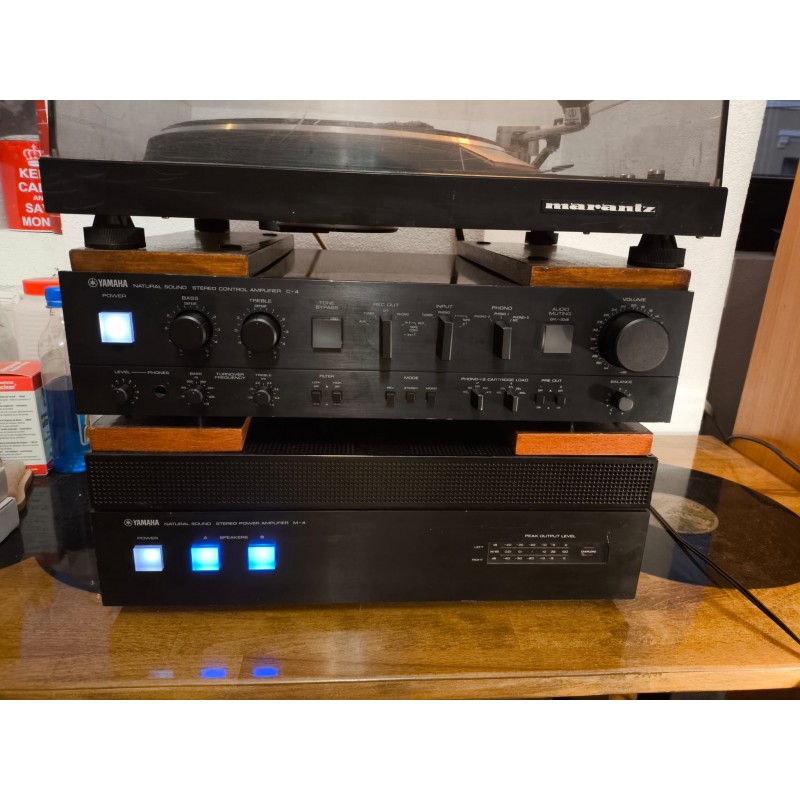

Pre+Power Yamaha C-4 & M-4 (1978-82)

Amplificator de putere M-4:

Producător: Yamaha

Model: M-4

Ani de fabricație: 1979 - 1981

Tip: Amplificator de putere

Culoare: Negru

Telecomandă: Nu

Consum de energie: 900 wați

Dimensiuni: 435 x 146 x 375 mm (LxÎxA)

Greutate: 18,5 kg

Preț inițial aproximativ: 1450 DM

Conexiuni:

Număr de intrări:

Line (linie): 1 V, 25 kOhm

Număr de ieșiri:

2x boxe

Date tehnice:

Putere continuă (la un anumit coeficient de distorsiune)

8 Ohm: 2x 120 W

4 Ohm: 2x 170 W

Putere dinamică

8 Ohm: 2x 135 W

4 Ohm: 2x 210 W

Distorsiune armonică totală: 0,005% (120 W / 8 Ω) / < 0,01% (170 W / 4 Ω)

Factor de amortizare: 200 (8 Ohm, 1 kHz), 100 (4 Ohm / 1 kHz)

Răspuns în frecvență: 10 - 100.000 Hz

Separarea canalelor stereo: 90 dB (1 kHz) Raport semnal-zgomot: 118 dB

Caracteristici speciale:

Afișaj al puterii: 2 mW - 145 W (10 LED-uri / canal)

Indicator de suprasarcină (bazat pe distorsiuni)

Control al nivelului de intrare

Preamplificator C-4:

Informații generale:

Producător: Yamaha

Model: C-4

Tip: Preamplificator

Ani de fabricație: 1979 - 1981

Fabricat în: Japonia

Culoare: Negru

Telecomandă: Nu

Consum de energie: 50 wați (35 VA)

Dimensiuni: 435 x 116 x 376 mm (lățime x înălțime x adâncime)

Greutate: 8,7 kg

Preț inițial aproximativ: 1250 DM

Conexiuni:

Număr de intrări:

2x Phono MM

1x Phono MC

2x Intrări pentru înregistratoare (Tape)

Tuner, Aux

Număr de ieșiri:

2x Pre-Out (ieșire preamplificator)

2x Rec-Out (ieșire pentru înregistrare)

1x Căști

Date tehnice:

Intrare (sensibilitate/impedanță)

Phono MM: 1,0 mV / 100 ohmi / 33 kOhmi / 47 kOhmi / 68 kOhmi / 100 kOhmi

Phono MC: 0,1 mV

Tape, Tuner, Aux: 75 mV / 47 kOhmi

Ieșire (nivel/impedanță)

Pre-Out: 1 V (max. 19 V) / 600 ohmi

Rec-Out: 75 mV (max. 1,3 V) / 180 ohmi

Răspuns în frecvență: 2 Hz - 1 MHz (-2 dB)

Egalizare Phono: RIAA (3180/318/75 µs)

Controlul tonului:

Bas: ± 10 dB, frecvență de acțiune reglabilă. Înalte (Treble): ± 10 dB, frecvență reglabilă

Loudness: Nu

Subsonic: Da (15 Hz)

Mute: Da (-20 dB)

Direct/Line-Straight: Ocolire tonuri (Tone-Bypass)

Raport semnal-zgomot (intrare scurtcircuitată): 106 dB

Distorsiuni: ≤ 0,001 % (1 kHz)

Separarea canalelor stereo: 85 dB

Raport semnal-zgomot:

Raport semnal-zgomot (ponderat): >136 dB (≥ 70 dB pentru Phono MC)

Raport semnal-zgomot (neponderat):

Phono MM: 114 dB

Phono MC: 58 dB; AUX/Tape/Tuner: 114 dB

Abatere între canale: ± 0,2 dB

Funcții speciale:

Filtru pentru frecvențe joase (Low-Filter) -12 dB: 15 Hz

Filtru pentru frecvențe înalte (High-Filter) -12 dB: 10 kHz

Selectorul pentru înregistrare poate fi dezactivat

Control separat al volumului pentru ieșirea de căști

Comutator pentru modurile mono/stereo/stereo inversat

Ieșirile de preamplificare (Pre-Outs) pot fi dezactivate separat

Capacitanța și impedanța intrărilor Phono-MM sunt reglabile
